- 電液比例閥
-
-
比例流量閥QPG-03
產品型號:超高響應電液比例流量閥QPG-03
超高響應電液比例流量閥QPG-03
- 產品介紹
- 規格參數
超高響應電液比例流量閥QPG-03訂購型號
液壓符號 最大線圈耗電功率A/VA 額定壓力bar 額定流量?/min 重量kg 型號 3.7/60 P,A,B:315
T:25016 7.0 QPG-03-16 32 QPG-03-32 63 QPG-03-63 2.7A/25W:max.35W
3.7A/50W:max.60WQPG-03 0.2 專屬配套控制器QPE-104 備注:裝配螺栓:4-M6×35 扭矩:13-16Nm
超高響應電液比例流量閥QPG-03特性表
概 述 結構
滑軸式 作動方式 比例電磁鐵,帶位移控制 連接方式 板式,安裝孔鉆結構符合 NG 10 ISO 4401+L泄油孔 安裝位置 水平裝置較佳 允許環境溫度 -20~+50℃ 液 壓 壓力介質 液壓油符合 DIN 51 524...535,若使用其他介質,請先洽詢 粘度-推薦值
-最大允許值20~100mm2/s
10~800mm2/s壓力介質溫度 -20~+80℃ 過濾精度
與工作可靠性及使用允許污染等級的壓力介質符合 NAS 1638 采用過濾器 Bx=75 8 X=10 9 20 10 25 油流方向 參考液壓符號 額定流量(在Δp=5bar) 16?/min 32?/min 63?/min(每個通路管道) 內漏/節流棱邊(在閥鋒緣處) lm=0(Δp=100bar) 最高工作壓力 油孔P,A,B:315bar 油孔T:250bar 油孔L:≤2bar 電 氣 暫載率循環期間(環境因素) 100% 防護等級 符合IP 65 DIN 40 050和 IEC 14 434/5 電磁線圈插頭 插頭符合 DIN 43 650/ISO 4400 位置傳感器連接器 專用連接器 電磁線圈電流 最大3.7A 線圈電阻R20 2.5Ω 在100%負荷和工作溫度時,最大壓力消耗 最大60 VA 靜態/動態 遲滯 ≤0.3% 重覆精度 ≤0.2% 制造公差 ≈10% 響應時間 100%信號變化
10%信號變化≈25 ms
≈15 ms備注:所有特性值為結合比例閥控制器QPE-104情況。

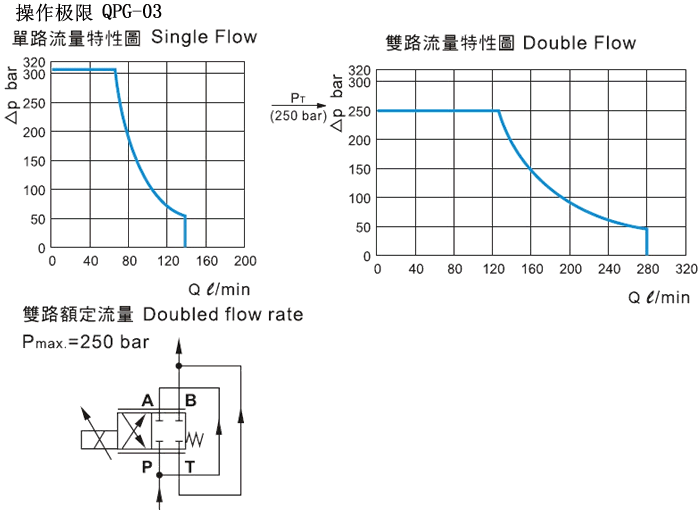

超高響應電液比例流量閥QPG-03操作極限

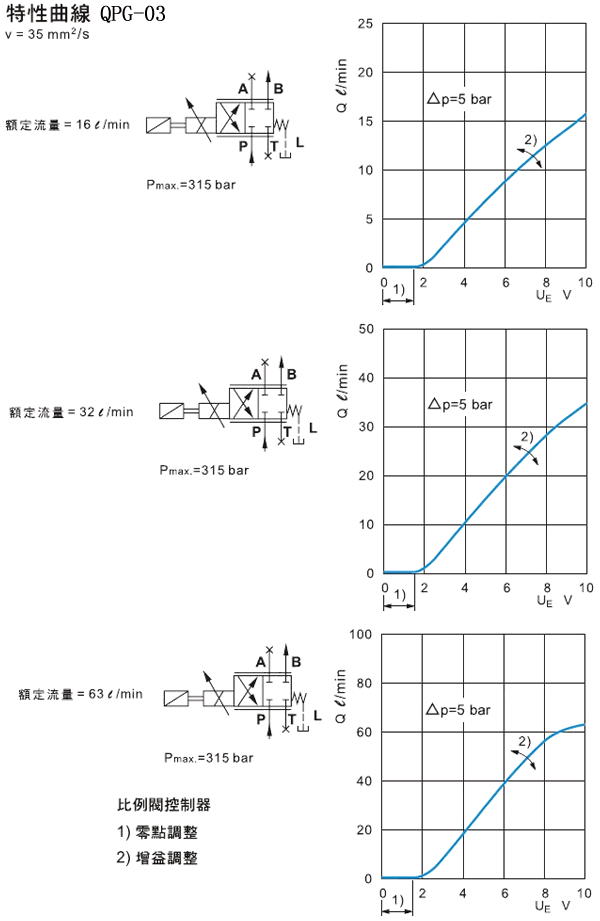

超高響應電液比例流量閥QPG-03特性曲線

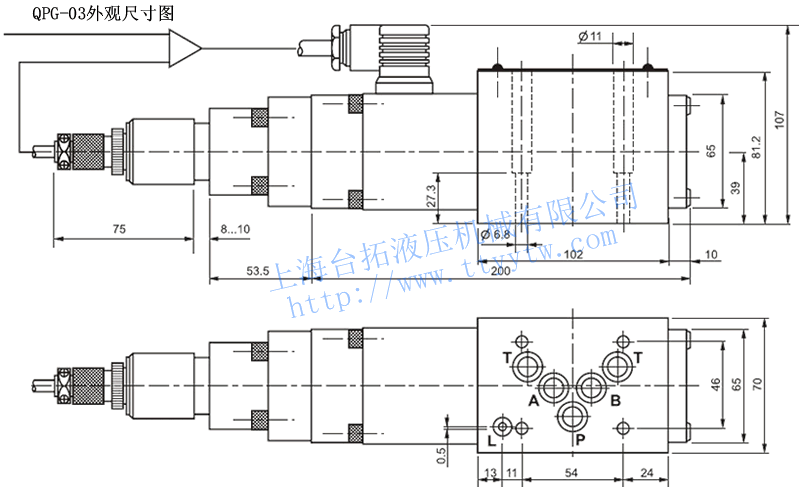

超高響應電液比例流量閥QPG-03外觀尺寸圖
超高響應電液比例流量閥QPG-03外觀尺寸圖下載

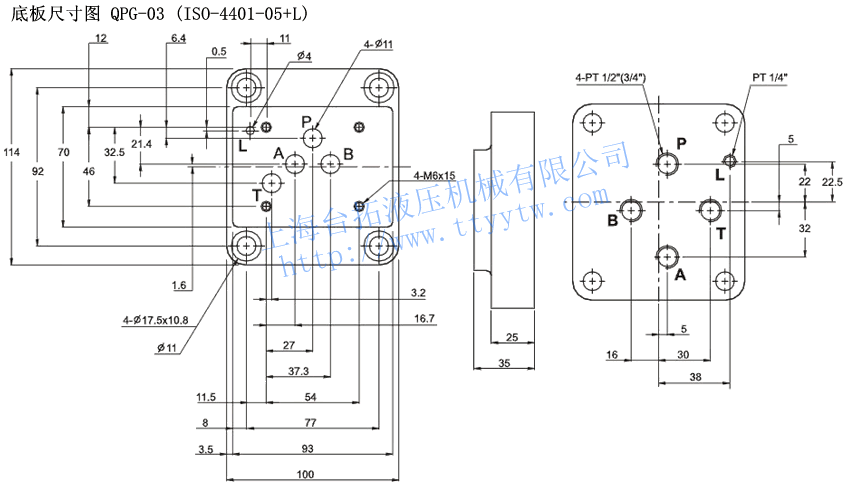

超高響應電液比例流量閥QPG-03底板尺寸圖
